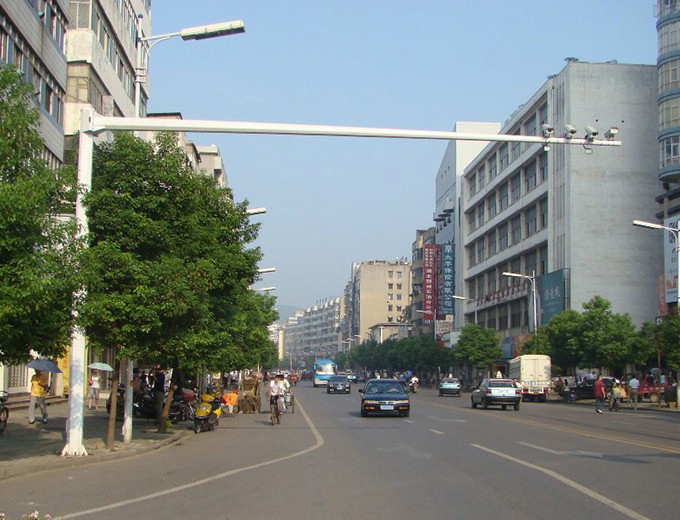

道路监控杆 DLJKG-001

一、产品概述

立杆要求摄像机离地面高度一般不低于5米,挑臂长度3~5米,立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm,管壁厚度应≥6mm,表面防腐、抗台风。立杆基础深度不低于1.5米,基础直径大于1米,采用混凝土灌筑,以确保立杆的牢固度。

设计:电子警察监控立杆结构及基础结构尺寸计算,依招客户确定的外观形状及厂家的构造参数按抗震6级、抗风力8级设防.

焊接工艺:应采用电焊接,整个杆体无漏焊,焊缝平整,无焊接缺陷。

喷塑工艺:镀锌后钝化处理,喷塑附着力好,厚度≥65μm。喷塑采用塑粉。符合astm d3359-83标准。

杆体观感:造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理。监控立杆为圆椎八角形结构,八角锥形杆整体无变形扭曲。杆体圆度标准1.0mm≤。杆体表面光滑一致,无横向焊缝。刀片划痕测试(25×25mm方格)喷塑层粘贴力强不轻易剥落。密封立杆并包顶端以防水气进入,防水内漏措施可靠。

垂直度检验:电子警察监控立杆直立后,使用经纬仪对杆的两向垂直度作检验,垂直度偏差1.0≤%。


二、技术参数

立杆高度: 5000mm~6800mm

立杆厚度:4mm~14mm

横臂长度:1000mm~16000mm

材质:国际标准低硅低碳高强度q235

底法兰厚度:≥14mm。


订货指南:客户可按照自己使用的实际需求,向我方提供图纸、尺寸等,订造您所需要的产品。
