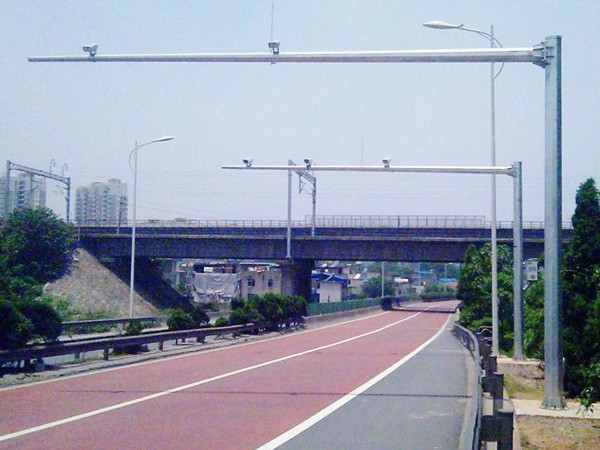

道路监控杆 DLJKG-018

一、产品概述

道路监控杆也称监控杆与监控立杆，立杆要求摄像机离地面高度一般不低于5米，挑臂长度3～5米，立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面防腐、抗台风。立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。

设计：电子警察监控立杆结构及基础结构尺寸计算,依招客户确定的外观形状及厂家的构造参数按抗震6级、抗风力8级设防.

焊接工艺：应采用电焊接,整个杆体无漏焊,焊缝平整,无焊接缺陷。

喷塑工艺：镀锌后钝化处理,喷塑附着力好,厚度≥65μm。喷塑采用进口优质塑粉。符合astm d3359-83标准。

杆体观感：造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理。监控立杆为圆椎八角形结构,八角锥形杆整体无变形扭曲。杆体圆度标准1.0mm≤。杆体表面光滑一致,无横向焊缝。刀片划痕测试(25×25mm方格)喷塑层粘贴力强不轻易剥落。密封立杆并包顶端以防水气进入,防水内漏措施可靠。

垂直度检验：电子警察监控立杆直立后,使用经纬仪对杆的两向垂直度作检验,垂直度偏差1.0≤%。

二、技术参数

立杆高度： 5000mm~6800mm

立杆厚度：4mm~14mm

横臂长度：1000mm~16000mm

材质：国际标准低硅低碳高强度q235

底法兰厚度：≥14mm。

订货指南：客户可按照自己使用的实际需求，向我方提供图纸、尺寸等，订造您所需要的产品。
